A PicoIDE egy nyílt forráskódú IDE/ATAPI meghajtóemulátor, amely a régi, elöregedett merevlemezeket és CD-ROM meghajtókat modern, szilárdtest alapú microSD-kártyás tárolásra cseréli vintage számítógépekben. Egyszerűen másold fel a lemez- vagy merevlemez-képeket a microSD kártyára, és szükség szerint válthatsz közöttük. A PicoIDE nyílt hardverre és szoftverre épül, így többé nem kell optikai lemezeket írnod, elhasználódott lézerekkel, meghibásodó fejekkel vagy rossz szektorokkal küzdened. A PicoIDE microSD-n tárolt képfájlok segítségével emulál IDE merevlemezeket és ATAPI CD-ROM meghajtókat, így kompatibilis az IDE-s vintage számítógépekkel és más eszközökkel. A számítógép és az operációs rendszer valódi meghajtót érzékel, de a háttérben minden gyors microSD kártyáról fut.

— Két változatban elérhető mely egy Raspberry Pi RP2350 mikrokontrollerre épül:

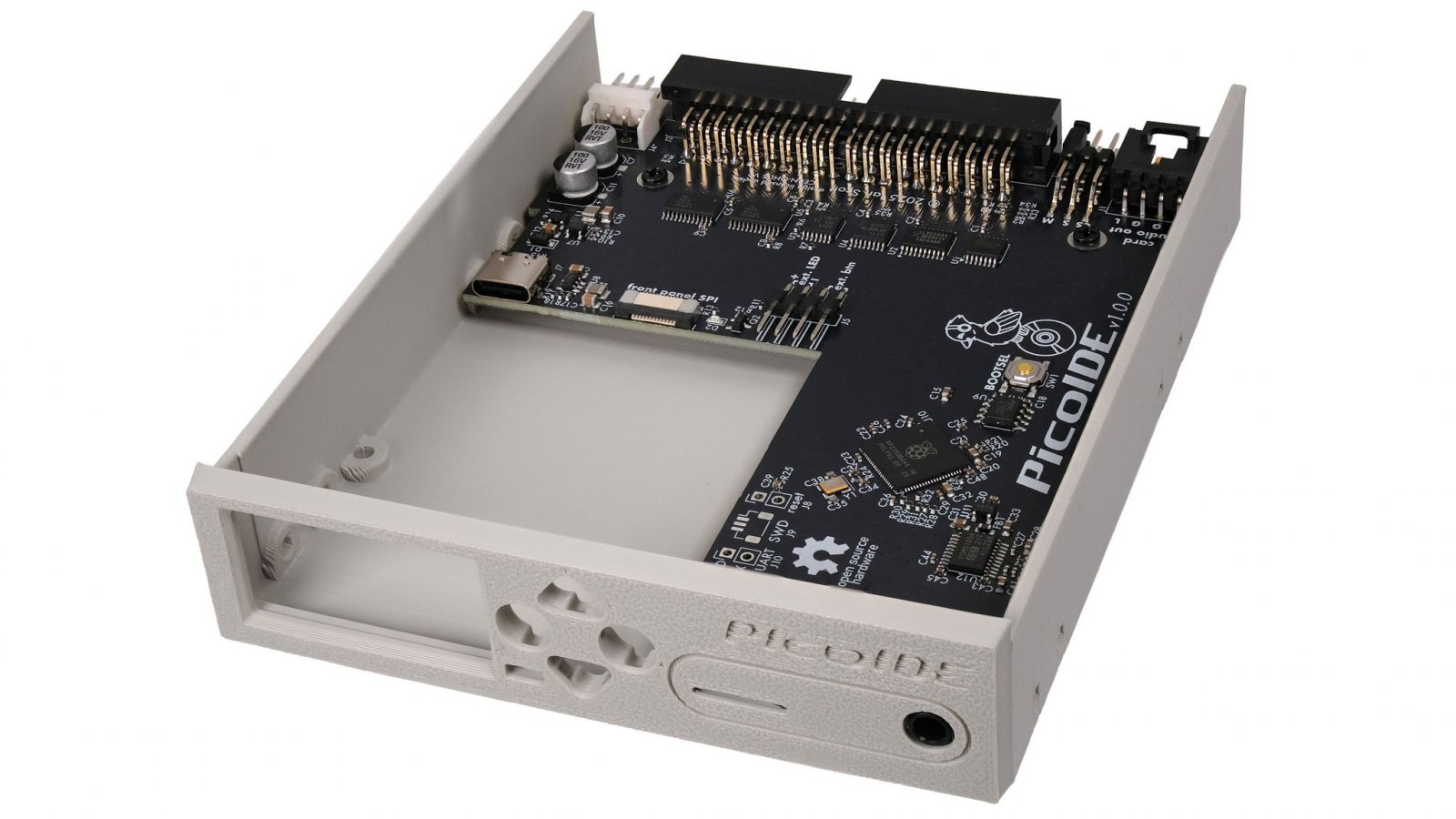

• PicoIDE Base: Teljes IDE/ATAPI emuláció egy fröccsöntött 3,5"-os házban, microSD tárolással, CD-audió kimenettel, valamint konfigurációval segédprogramon vagy config fájlon keresztül.

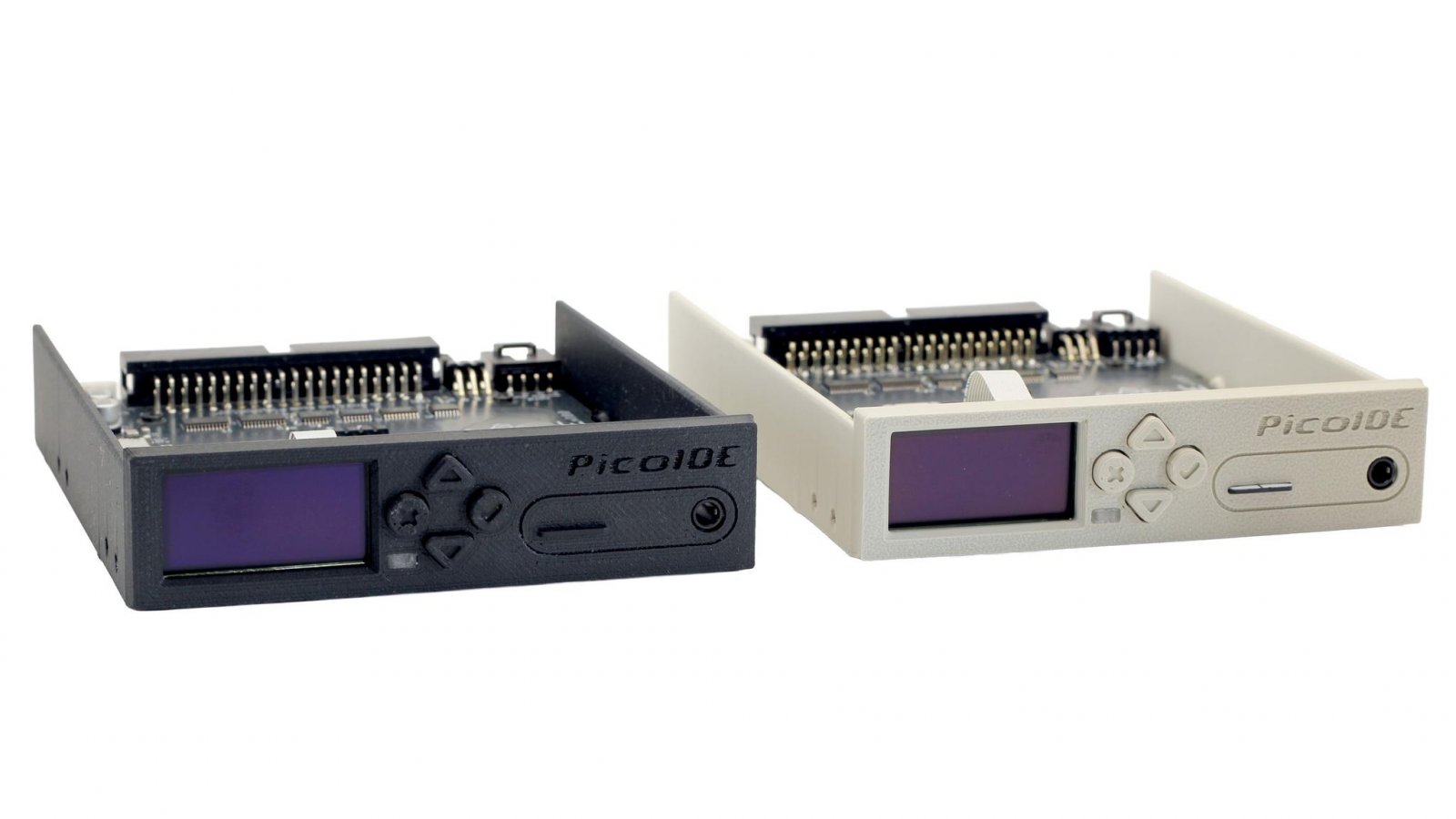

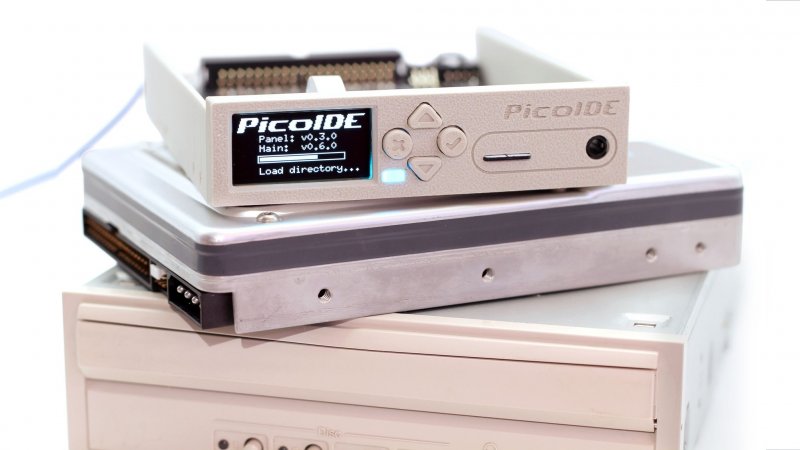

• PicoIDE Deluxe (bézs vagy fekete): A Base minden funkciója, plusz előlapi OLED kijelző, navigációs gombok és ESP32-alapú Wi-Fi a vezeték nélküli lemezkép-kezeléshez.

A CD-ROM játékok aranykora (1993–2000) a valaha készült legemlékezetesebb PC játékokat hozta el. Olyan címek, mint The 7th Guest, Myst, Wing Commander III, MechWarrior 2 és sok más CD-n jelentek meg, amelyek adatot, teljes mozgóképes videót, sőt sokszor „Redbook” audiósávokat is tartalmaztak.

Ezek a vegyes módú lemezek valódi CD-ROM meghajtót igényeltek analóg audió kimenettel, amit a DOS-alapú virtuális meghajtók nem tudnak visszaadni.

A PicoIDE lehetővé teszi, hogy teljes CD-játékgyűjteményedet microSD-re másold (.bin/.cue vagy .iso formátumban), mappákba rendezve, és azonnal válthass közöttük az előlapi kezelőfelületen vagy DOS segédprogrammal.

A PicoIDE egyik kiemelt funkciója az audió: a beépített TI PCM5100A DAC kiváló minőségű analóg CD-hangot biztosít MPC-2 csatlakozón és 3,5 mm-es line-out aljzaton keresztül. Így a játékok eredeti CD-hangzását hallhatod, pontosan úgy, mint régen.

— Megoldás a régi merevlemezek problémájára

A PicoIDE nemcsak CD-ROM-okat támogat, hanem teljes értékű IDE merevlemez-helyettesítő is.

A korai 90-es évekbeli PC-k különleges kihívásokat jelentenek: sok még az LBA-t sem támogatja, és BIOS-korlátok miatt csak bizonyos geometriai paraméterekkel rendelkező meghajtókat ismer fel. Működő cserelemezt találni szinte lehetetlen.

A PicoIDE a .vhd képfájlokból vagy konfigurációból emulálja a szükséges geometriai adatokat. Több lemezképet is létrehozhatsz különböző DOS, Windows 3.1, OS/2 vagy más rendszerekkel, és újraindításkor válthatsz közöttük.

A konfigurációban akár meghajtógyártó/modell stringek is „hamisíthatók”, így olyan rendszerekkel is működik, amelyek bizonyos meghajtókat várnak el.

— Teljesen nyílt forráskódú hardver és szoftver

A PicoIDE teljesen nyílt forrású, olyan licencekkel, amelyek megvédik a felhasználók szabadságát:

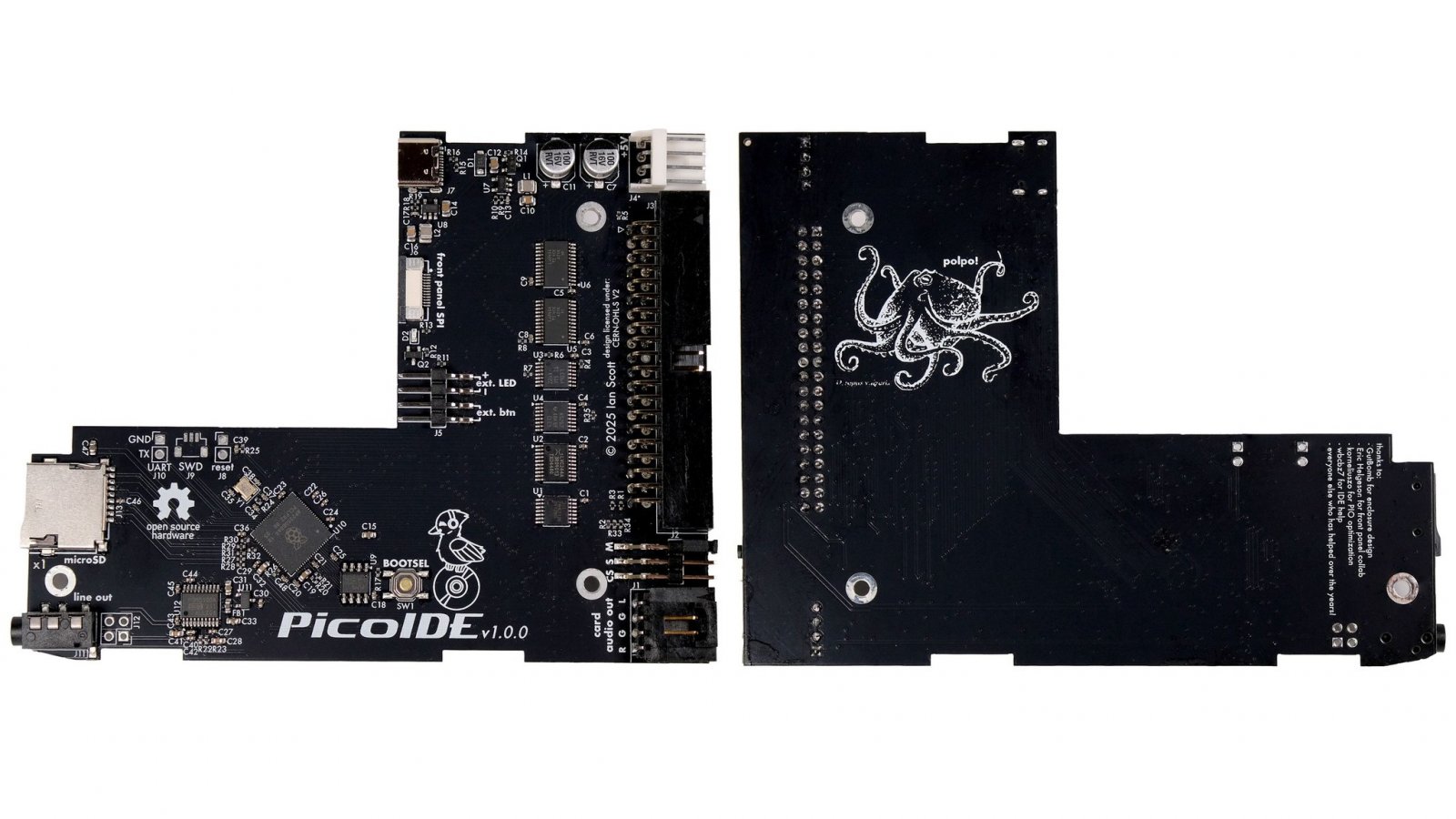

• Hardver: PCB tervek és ház CAD fájlok (CERN-OHL-S-v2)

• Firmware: főpanel és előlapi firmware (GPLv2)

• Dokumentáció: teljes építési és konfigurációs útmutatók

Minden terv és forrás elérhető lesz GitHubon a szállítás előtt.

— Funkciók és specifikációk

Meghajtóemuláció

• ATAPI CD-ROM és IDE merevlemez emuláció

• microSD tárolás (FAT32 vagy exFAT)

• CD formátumok: .bin/.cue (audió támogatással), .iso

• HDD formátumok: .img, .hda, .vhd, .hdf

• LBA és CHS címzési módok

• Állítható vendor/model stringek

— Teljesítmény

• PIO módok 0–4

• Multi-word DMA módok 0–2

• Raspberry Pi RP2350 alapú

• PIO state machine gyorsítás

• Dupla pufferelt előolvasás

— CD Audió kimenet

• TI PCM5100A DAC

• MPC-2 csatlakozó belső hangkártyához

• 3,5 mm line-out külső audióhoz

— Fizikai kialakítás

• 3,5"-os meghajtóhelyes ház

• 40 tűs IDE csatlakozó

• 4 tűs Molex tápcsatlakozó

• LED és gomb kivezetések

• SPI bővítőcsatlakozó

— Deluxe előlapi funkciók

• 1,3"-os OLED kijelző

• 4 irányú navigációs gombok

• RGB aktivitásjelző LED

• ESP32-C3 Wi-Fi távoli kezeléshez

• Webes felület böngészéshez és feltöltéshez

• QWIIC bővítőcsatlakozó

— Dokumentáció és közösségi támogatás

A PicoIDE GitHub tárhely tartalmazza:

KiCad kapcsolási rajzokat és PCB terveket

• FreeCAD ház terveket

• Firmware forráskódot

• Építési útmutatókat

A teljes dokumentáció elérhető: picoide.com/docs

https://linuxmint.hu/sites/default/files/kepek/picoide_02.jpg

— Gyártási terv

A PicoIDE a Crowd Supply Soldered Electronics Inkubator programjának része, amely segíti a nyílt hardver fejlesztőket abban, hogy terméküket piacra vigyék.

A PicoIDE teljes gyártását a Soldered Electronics végzi, beleértve a nyomtatott áramkörök (PCB-k) gyártását és összeszerelését, a burkolat előállítását, a végső összeszerelést, a tesztelést és a csomagolást. A horvátországi Eszéken (Osijek) működő Soldered jelentős tapasztalattal rendelkezik nyílt hardverek gyártásában, és számos sikeresen elindított Crowd Supply termékben vett már részt.

— Minden egyes egység funkcionális tesztelésen esik át a csomagolás előtt, beleértve:

• az IDE interfész ellenőrzését,

• az SD-kártya olvasási/írási tesztjét,

• valamint a Deluxe verziónál az előlapi kijelző és gombok tesztelését is.

A firmware előre telepítve lesz, és a tesztelési folyamat részeként ellenőrzésre kerül.

— Teljesítés és logisztika - Szállítás

A rendelések az Egyesült Államokból kerülnek feladásra a Crowd Supply teljesítési szolgáltatásán keresztül. A Crowd Supply intézi a világméretű szállítást, a vámkezelési dokumentációt és a csomagkövetést minden rendeléshez.

— Csomagolás

Minden PicoIDE egy bolti forgalomba is alkalmas dobozban érkezik, amely tartalmazza a teljesen összeszerelt PicoIDE egységet (Base vagy Deluxe verziót a rendelés szerint), valamint a rögzítőcsavarokat.

— Ütemterv

A kampány sikeres finanszírozása után várhatóan 1–2 hónapon belül megkezdjük a kiszállítást.

— Frissítések

A támogatók rendszeres tájékoztatást kapnak a kampány és a teljesítési folyamat során. Megosztjuk majd a gyártás állását, az esetleges ütemterv-változásokat, valamint a firmware fejlesztésének fontos mérföldköveit.

— PicoIDE Deluxe (Bézs)

Teljesen összeszerelt PicoIDE alaplap, bézs színű fröccsöntött ABS ház, előlapi panel Wi-Fi modullal, kijelzővel és gombokkal.

Ár: 110 USD

Ingyenes szállítás az USA-ba / 12 USD világszerte

— PicoIDE Deluxe (Fekete)

Teljesen összeszerelt PicoIDE alaplap, fekete színű fröccsöntött ABS ház, előlapi panel Wi-Fi modullal, kijelzővel és gombokkal.

Ár: 110 USD

Ingyenes szállítás az USA-ba / 12 USD világszerte

— PicoIDE Base

Teljesen összeszerelt PicoIDE alaplap fröccsöntött ABS házban, előlapi panel komponensek nélkül.

Ár: 69 USD

Ingyenes szállítás az USA-ba / 12 USD világszerte

— 4 tűs AT / ATX / IDE Molex → Berg floppy tápkábel

Egy 50 mm hosszú, négyeres, 20 AWG kábel Molex csatlakozóval az egyik végén, Berg floppy tápcsatlakozóval a másikon. Meghajtók (vagy más perifériák) csatlakoztatására szabványos AT vagy ATX tápegységekhez.

Ár: 2 USD

Ingyenes szállítás világszerte

— Raspberry Pi microSD kártya (32 GB)

Egy A2 osztályú microSD kártya 32 GB tárhellyel, DDR50 és SDR104 támogatással.

Ár: 16 USD

Ingyenes szállítás világszerte
